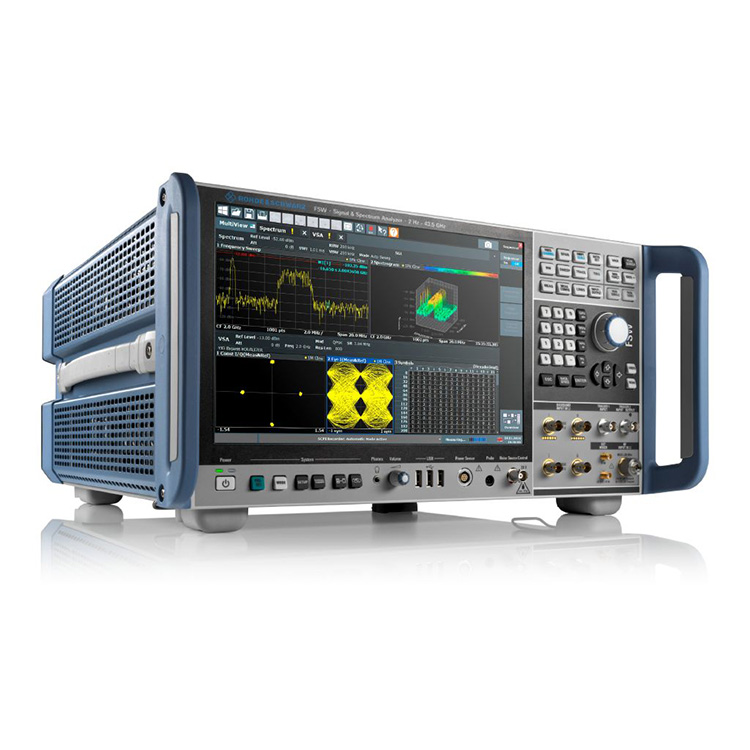

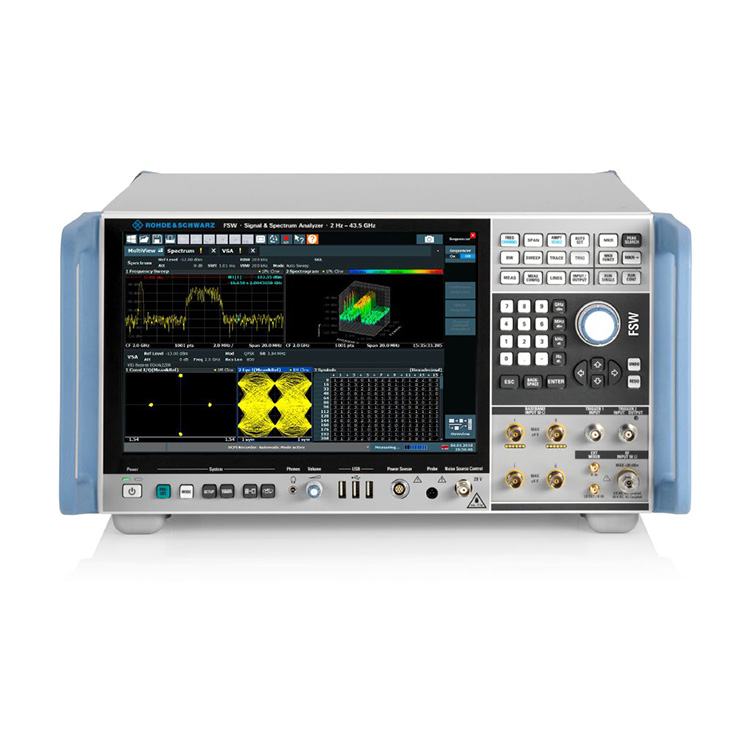

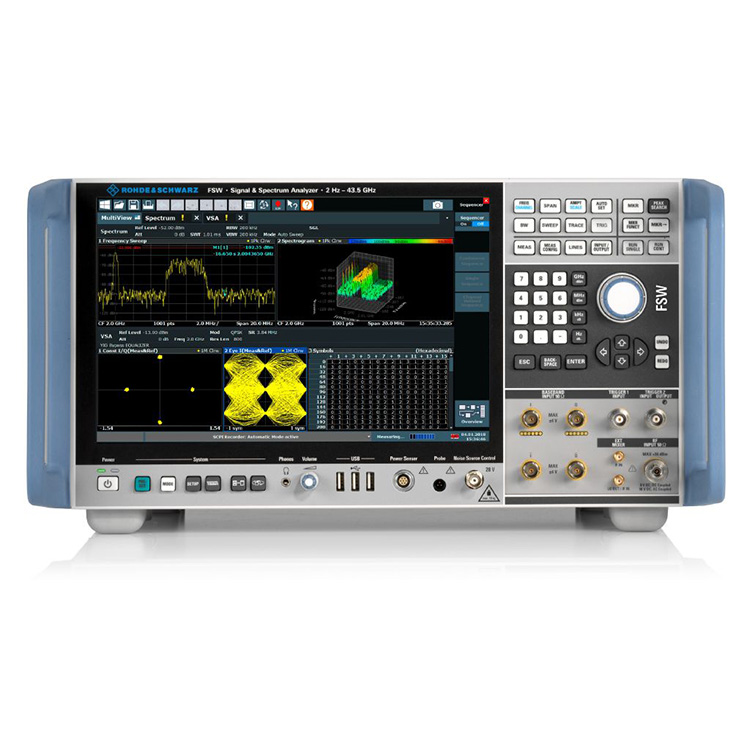

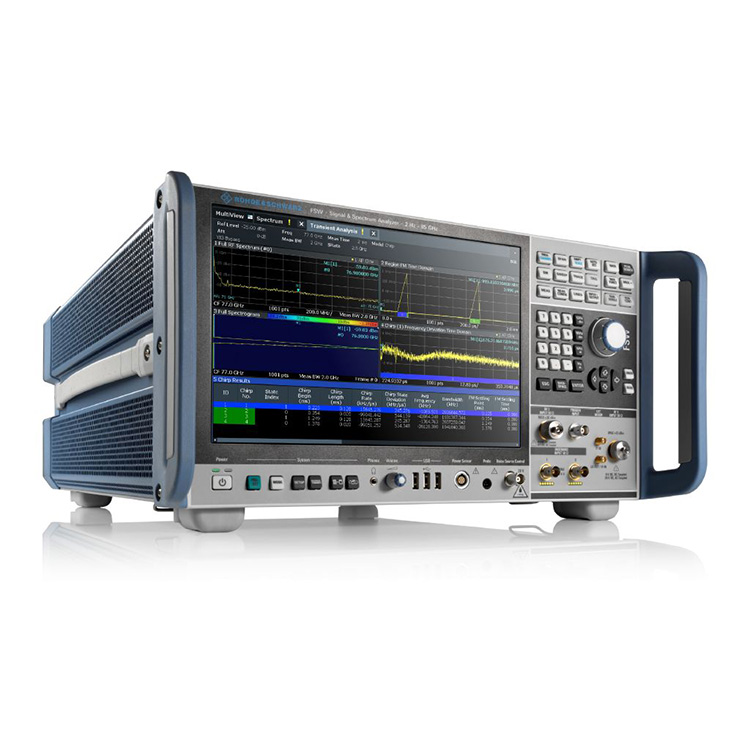

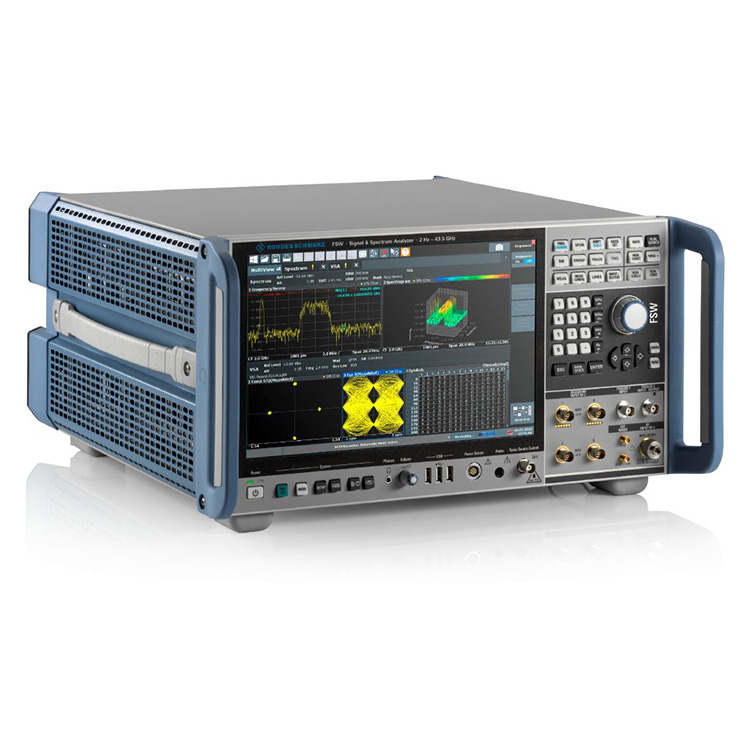

Dongguan Qihang Teknologia Elektronikoa Co., Ltd. R&S FSW43 Seinale eta Espektro Analizatzaileak diseinu eta errendimendu praktikoa eta prezio lehiakorra ditu, RBW (Ebazpen-banda-zabalera): RBW analizatzailearen iragazkien banda-zabalera ezartzeko erabiltzen den parametroa da. Espektroan hurbil dauden maiztasun-osagaiak bereizteko gaitasunari eragiten dio.
| Ereduak | Maiztasun tartea | Fase zarata | Max. analisi banda zabalera |
| R&S®FSW43 1331.5003.43 eskaera zenbakia |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz-ko desplazamendua) |
512 MHz |
Fase baxuko zarata paregabea eta merkatuko sentsibilitate onena
8,3 GHz barne-analisiaren banda-zabalera
800 MHz denbora errealeko analisiaren banda-zabalera
SCPI grabagailuak kodea sortzea errazten du
Barruti dinamiko altuak EVM errendimendu bikaina ahalbidetzen du
Eskakizun zorrotzak betetzen dituen RF errendimendua
R&S FSW43 Seinale eta Espektro Analizatzaileak goi mailako seinale eta espektro analizatzaileak birdefinitzen ditu, RF faseko zarata handiagoa, bistaratzen den batez besteko zarata maila, intermodulazioa kentzea eta ACLR eta neurketa harmonikoetarako barruti dinamikoa eskainiz.
Fase zarata
Fase-zarata 10 GHz-ko eramailearen maiztasunean 10 kHz-ko desplazamenduan eramailearekiko: tip. –133 dBc (1 Hz).
Erosotasunerako diseinatua
12,1" bereizmen handiko eta ukipen anitzeko pantaila keinuen laguntzarekin - diseinu laua Windows 10 itxurarekin
Hainbat neurketa aldi berean bistaratu daitezke leiho bereizietan, eta horrek emaitzen interpretazioa errazten du
Kapsulatutako SCPI grabagailuak kodea sortzea errazten du urruneko neurketa automatikoetarako
Erabiltzaile interfaze erosoa
R&S®FSW aurreratua 12,1 hazbeteko bereizmen handiko, multitouch pantaila eta askoz gehiagorekin.
5G geruza fisikoko seinaleen azterketa sakona
R&S®FSW 8.3 GHz arteko barne-analisiaren banda-zabalera eskalagarri eta zabalak beheranzko loturako seinalearen banda zabalera osoa harrapatzeko eta sistema osoa ebaluatzeko aukera ematen du.
R&S®FSW-K144 eta R&S®FSW-K145 aukerek 3GPP 5G NR-ren beheranzko eta gorako loturako bandako neurketak estaltzen dituzte. Seinale azpimarko bakoitza aztertzen da eta neurketa-emaitzen sorta zabala eskaintzen da, EVM, kanal eta seinale ezberdinen maiztasuna eta potentzia barne.
R&S®FSW-K144 5G Irratiaren beheranzko lotura aplikazio berria
R&S®FSW-K144-k parametro asko hautematen eta ezartzen ditu automatikoki, denbora gehiago emanez analisi zehatzaren ikuspegietan kontzentratzeko.
Radar seinaleen azterketa azkarra eta integrala
Analisiaren banda zabalera zabalaz gain (8,3 GHz arte), R&S®FSW analisi-funtzioak ezinbestekoak dira radar probak egiteko.
R&S®FSW-K6 pultsuak neurtzeko aplikazioak pultsu-parametro garrantzitsu guztiak neurtzen ditu tekla bat ukitzean
R&S®FSW-K6S denbora alboko lobuluak neurtzeko aukerak pultsu-konpresioaren parametroak neurtzen ditu
R&S®FSW-K60/K60H aukerak maiztasun-jauziaren seinaleak aztertzen ditu
R&S®FSW-K6 pultsuak neurtzeko aukera
R&S®FSW-K6 pultsuak neurtzeko aplikazioak pultsu-parametro garrantzitsu guztiak neurtzen ditu botoi bat sakatzean.
Irudirik gabeko banda zabaleko seinalearen azterketa E bandan
R&S®FSW85 seinale eta espektro analizatzaileak YIG aurrehautatzaile bat dauka 8 GHz eta 85 GHz arteko maiztasunetarako, irudirik gabeko espektro azterketa eskaintzen duena. Analisi-banda-zabalera zabalak (8,3 GHz arte) R&S®FSW-K60/-K60C analisi iragankorrak/chirp neurtzeko aukerarekin konbinatuta, 5 GHz zabaleko FMCW seinaleak karakterizatzeko aukera ematen du, hala nola automobilgintzako radaretan erabiltzen direnak.
Automobilgintzako radarren neurketak
FMCW seinalea 2 GHz-ko banda-zabalera 77 GHz-ko R&S®FSW-K60C aukerarekin eta R&S®FSW-B2001 2 GHz-ko barne-banda-zabalera luzapenarekin neurtuta.
Sateliteen karga erabilgarriak, karga azpisistemak eta osagaiak diseinatzeko, garatzeko eta probatzeko errendimendu handiko neurketa-soluzioak
R&S®FSW-k neurketa-aplikazio dedikatuak eskaintzen ditu neurketa kritikoenetarako, hala nola talde atzerapena, linealtasuna, irabazi-transferentzia, zarata-potentzia-erlazioa (NPR), etab. Hainbat estandartako satelite bidezko RF seinaleak ere demodulatzen ditu, hala nola DVB-S2X eta OneWeb. R&S®FSW analisi-banda-zabalera eskalagarri eta zabalak (8,3 GHz-ra arte) seinale-banda-zabalera zabalen eskari gero eta handiagoari erantzuten dio.
R&S®FSW-K17 eramaile anitzeko taldeen atzerapen-neurketak
Taldeen atzerapen absolutua eta erlatiboa zehaztasun handiz neurtzen du milisegundo barru.
Ez galdu ezer denbora errealeko espektroaren analisiaren aukerarekin
R&S®FSW denbora errealeko aukerei esker, erabiltzaileek modu fidagarrian antzemateko dute interferentzia esporadiko oso laburrak nanosegundoen barrutian, garraiolari indartsuetatik gertu egonda ere - 800 MHz-ko banda zabalean. Denbora errealeko espektroaren analisiak erabiltzaileek lehendik dauden maiztasun-jauziaren algoritmoak azter ditzakete eta alternatibak sor ditzakete, maiztasun-banda berean funtzionatzen duten estandar ezberdinetako seinaleen arteko talkak saihesteko.
ISM bandaren denbora errealeko espektroa 2,4 GHz-n
Frekuentzia-banda berean funtzionatzen duten estandar desberdinetako seinaleen arteko talkak aztertzen eta saihesten ditu (adibidez, WLAN eta Bluetooth®).
Seinale digitalaren analisia
R&S®FSW-K70 seinale bektorialaren analisiaren aukerak erabiltzaileei modu malgu batean modulatutako eramaile digitalak bit mailara arte azter ditzakete. Argi egituratutako funtzionamendu-kontzeptuak neurketak errazten ditu analisi-tresna ugari izan arren. R&S®FSW-K70M-k bi modulazio-eskema ezberdin dituzten seinaleak aztertzen ditu, hala nola DVB-S2X seinaleak. R&S®FSW-K70P luzapenak bit gordinaren errorea neurtzen du. tasa (BER) PRBS datuetan PRBS23ra arte.
1024QAM modulatutako seinale baten analisia
Konstelazio-diagrama, emaitza-taula, sinbolo-taula eta EVM banaketa.
