R&S NRP33SN Hiru bideko diodoen potentzia-sentsoreak

Eskuragarri dauden ereduak

Funtsezko gertaerak

Potentzia neurketa azkarrak eta zehatzak CW eta seinale modulatuetarako

100.000 irakurketa/s

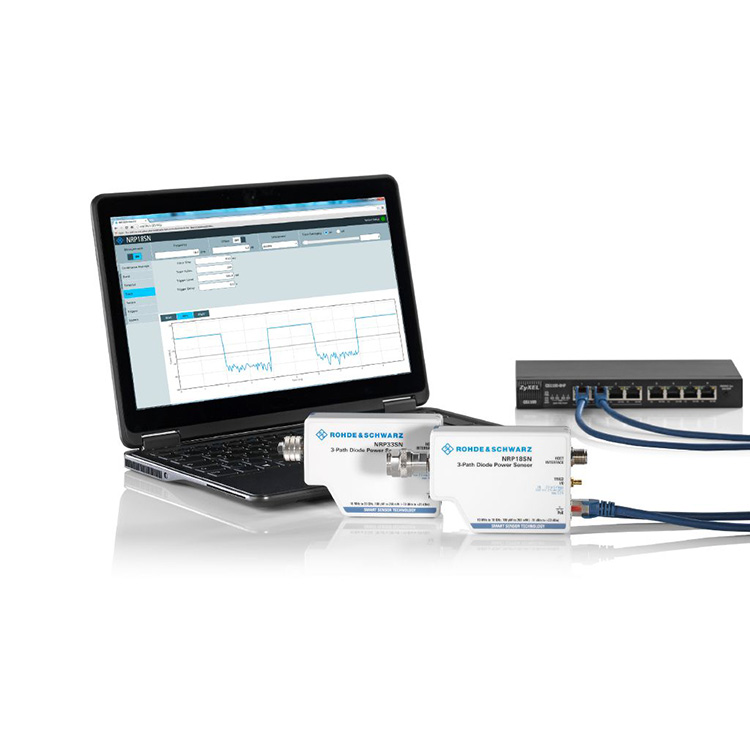

Kontrola eta monitorizazioa LAN eta USB bidez

Potentzia handiko aplikazioetarako sentsoreak

Funtzionamendu malgua R&S®NRX oinarrizko unitatearekin

Azkarra, zehatza eta CW eta modulatutako seinaleak neurtzeko eginbidez josia

Ziur egon zaitezke R&S NRP33SN Hiru bideko diodoen potentzia-sentsoreak erosteko gure fabrikatik. R&S®NRPxxS/SN potentzia-sentsoreek hiru diodo-bide bereizi erabiltzen dituzte, bakoitza detektagailu-tarte optimoan funtzionatzen duena. Ondorioz, batez besteko potentzia zehaztasun handiz zehaztu daiteke modulazio motaren arabera. Neurketaren emaitzek apenas eragiten dute interferentzia-seinaleek edo harmonikoek. R&S®NRPxxS/SN potentzia sentsoreek, beraz, potentzia termiko sentsoreen antzeko portaera dute, baina abiadura nabarmen handiagoa eskaintzen dute. Gehienez 93 dB-ko barruti dinamikoa eskaintzen dute -70 dBm-ko neurketa-muga baxu bikainarekin.

Potentzia-sentsore unibertsala

Aplikazio askotarako irtenbide aproposa

Hiru bideko diodoen potentzia-sentsoreak aplikazio ugaritarako egokiak dira, batez besteko etengabea, leherketaren batez bestekoa, denbora tartearen batez bestekoa, atearen batez bestekoa eta arrastoen neurketak onartzen baitituzte. Errendimendu bikaina eta aurrekaririk gabeko neurketa-abiadura eta zehaztasunarekin, sentsoreak batez besteko potentzia neurketa zehatzak egiteko erabil daitezke GSM eta 3GPP bezalako haririk gabeko seinaleetan, baita banda zabalera handiko seinaleetan ere, LTE, LTE-Advanced edo 5G bezalako seinaleetan.

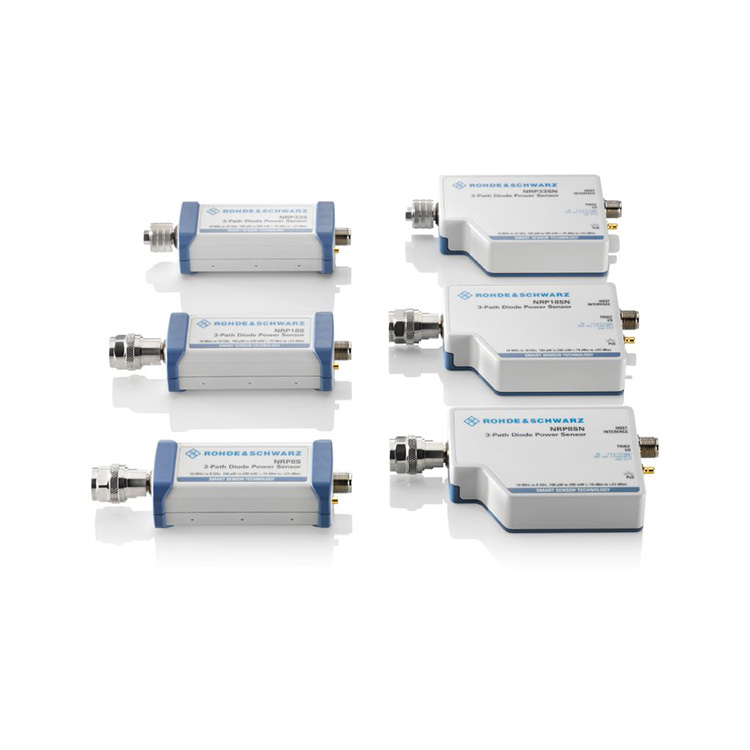

R&S®NRPxxS(N) familiaren zati txiki bat besterik ez

93 dB barruti dinamikoa

Hiru bideen kontzeptua hobetua

R&S®NRPxxS(N) potentzia-sentsoreek hiru diodo-bide bereizi erabiltzen dituzte, bakoitza detektagailu-tarte optimoan funtzionatzen duena. Batez besteko potentzia zehaztasun handiz zehaztu daiteke modulazio mota edozein dela ere. Neurketaren emaitzek apenas eragiten dute interferentzia-seinaleek edo harmonikoek. Beraz, R&S®NRPxxS(N) potentzia-sentsoreek potentzia-sentsore termikoen antzeko portaera dute, baina abiadura nabarmen handiagoa eta 93 dB-ko barruti dinamikoa eskaintzen dute.

Hiru bideko kontzeptu berritzailea

Aurrekaririk gabeko neurketa-abiadura eta zehaztasuna

Maila baxuetan ere -70 dBm-ra arte

Maila baxuetan neurketaren zehaztasuna areagotzeko, beharrezkoa da neurtutako hainbat balio batez bestekoa egitea. Batez bestekoak zarata-osagaia murrizten duen arren, neurketa moteldu egiten du. Beraz, R&S®NRPxxS(N) potentzia-sentsoreak neurketa zarata oso baxua kontuan hartuta diseinatu dira.

R&S®NRPxxS(N) potentzia-sentsoreek –70 dBm-ko muga baxuko neurketak egin ditzakete merkatuan dagoen abiadura eta zehaztasun handienarekin.

Modu azkarra berria

Denbora mugagabeko neurketa 100.000 neurketa/s-ra arte

Etengabeko batez besteko modu azkarrean, R&S®NRPxxS(N) potentzia-sentsoreek 100.000 abiarazitako neurketa/s egin ditzakete, 100 µs-ko gutxieneko abiaraztearen errepikapen-denborarekin neurketarik galdu gabe. Neurketa-abiadura hau buffer modua erabiliz lortzen da. Buffer moduan, neurtutako datu guztiak sentsorearen barruan biltzen dira eta bloke batean igortzen dira sentsorearen ostalarira. R&S®NRPxxS(N) sentsoreek modu azkar berria egiten dute denbora mugarik gabe!

Potentzia handiko aplikazioetarako sentsoreak

Egin 30 W-ko potentzia-neurketak

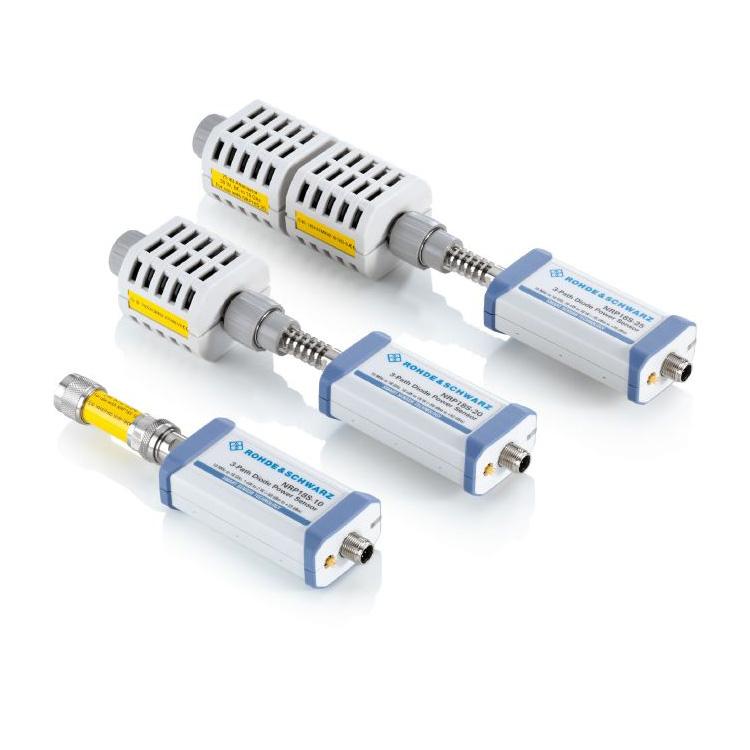

R&S®NRP18S-10, R&S®NRP18S-20 eta R&S®NRP18S-25 potentzia handiko hiru bideko diodoen potentzia-sentsoreek R&S®NRP18S eta 10/20/25 dB goranzko atenuadore batek osatzen dute. 2 W, 15 W eta 30 W arteko potentzia-neurketak egiteko gai dira. Atenuadorearekin erabiltzen direnean, sentsorearen eta atenuadorearen arteko desegokitze akatsak automatikoki zuzentzen dira. Atenuagailuaren S-parametroak sentsorean zehazten eta gordetzen dira produkzioan.

TVAC-ekin bateragarria den hiru bideko diodoen potentzia-sentsorea

Huts termikoko (TVAC) ganberetan erabiltzeko bereziki diseinatua

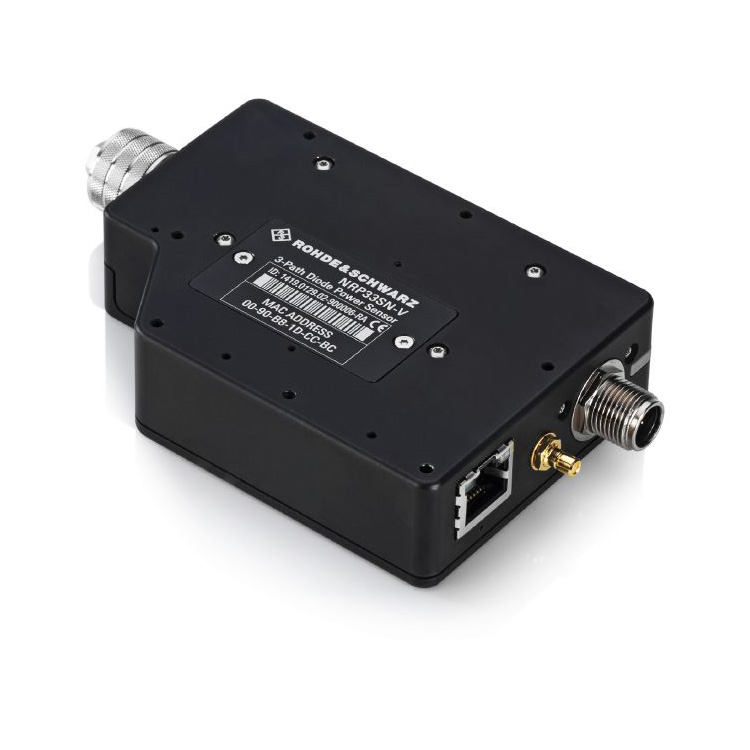

R&S®NRPxxSN-V TVAC-ekin bateragarria den potentzia-sentsorea satelite bidezko komunikazioetarako aplikazioetarako diseinatuta dago 67 GHz-ra arteko maiztasun tartean. Osagai guztiak hutseko ganbaran labean egoten dira produkzio-prozesuan zehar, beraz, gasa gutxienera murrizten da. Beren LAN gaitasunari esker, potentzia-sentsoreak erraz kontrolatu eta kontrola daitezke ganberatik kanpotik, karkasaren aireztapen-zuloek presioa berdintzea bermatzen duten bitartean.
