Fabrikatzaile profesional gisa, R&S SZU100A Seinale Sorgailuak eskaini nahi dizkizugu. Gehienez ere bi barne-banda-modulu eta lau desagertze-simulatzaile-modulurekin hornitu daiteke. Kontzeptu honek ezaugarri osoko bi seinale bektorial-sorgailu sortzen ditu unitate bakar batean, seinale-egoera konplexuak erraz sortzea ahalbidetuz.
| Produktuaren izena | Maiztasun tartea | Maila tartea | I/Q modulazioko banda zabalera | Harmonikoak |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz barnekoa 2 GHz kanpokoa |
< -55dBc >3,5GHz |
67 GHz arteko maiztasun-tartea (bide bikoitza: 44 GHz arte)
2 GHz modulazioko banda zabalera
Fading integratua 800 MHz-ko banda-zabalera eta 8x8 MIMO-ra arte
Seinalea sortzea komunikazio digitaleko estandar nagusi guztientzat
GNSS eta radar simulatzaile aurreratua

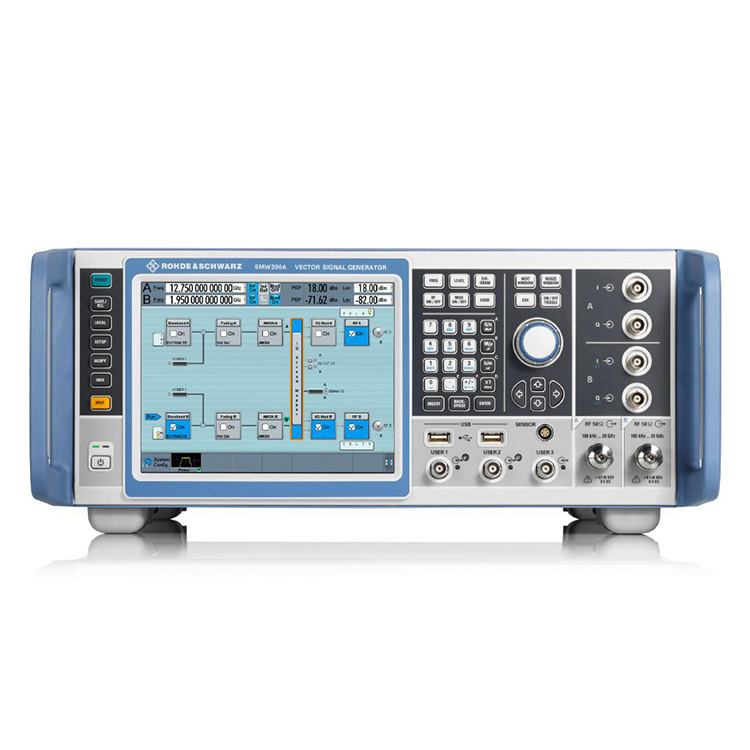

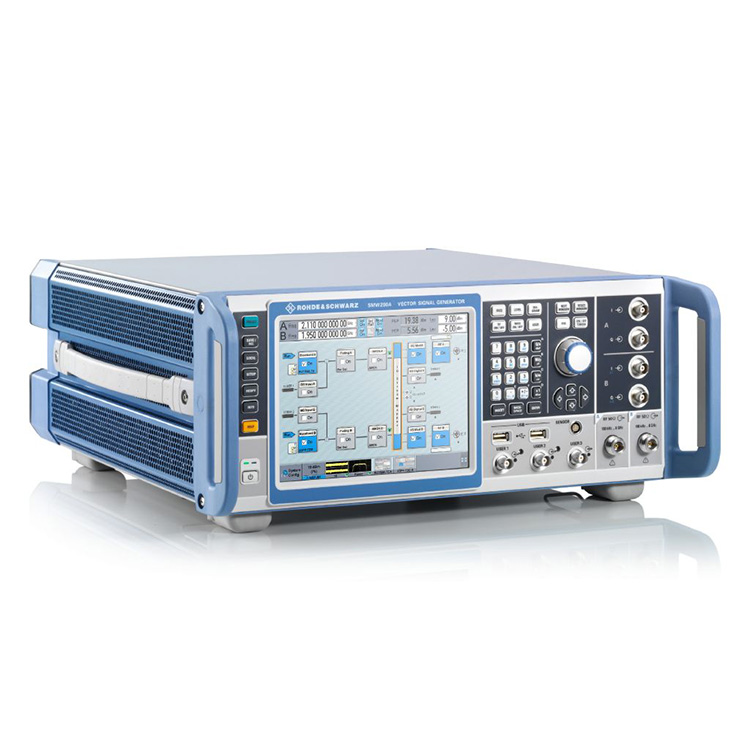

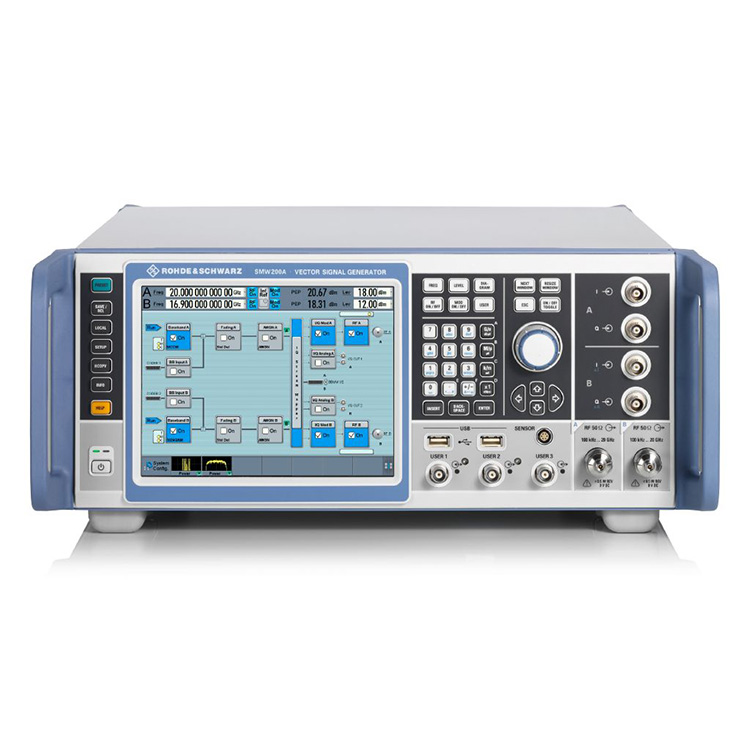

Fabrikatzaile profesional gisa, R&S SZU100A Seinale Sorgailuak eskaini nahi dizkizugu. Errendimendu- eta funtzionalitate-eskakizunak probaren konfigurazioaren eta aplikazioaren arabera aldatzen dira. R&S®SZU100A-k ez du parekorik baldintza askotarikoak menperatzen eta estandar berriak ezartzen ditu seinale-sorgailuentzat. Edozein DUT mota garatzen eta egiaztatzean, osagaiak, moduluak eta oinarrizko estazio osoak barne - R&S®SZU100A-k erraz sortzen ditu proba-seinale egokiak errendimendu gorenarekin. R&S®SZU100A-k diseinu modular malgua du, aplikazioek behar dituzten aukerekin hornitu daitekeena. Edozein konfigurazio posible da, bide bakarreko seinale bektorial-sorgailu klasiko batetik kanal anitzeko MIMO hargailu probatzaile batera.
R&S®SZU100A-k 67 GHz arteko maiztasun-tartea estaltzen du bide bakarreko tresna gisa eta 44 GHz arteko bide bikoitzeko tresna gisa. Gehienez ere bi barne-banda-modulu eta lau desagertze-simulatzaile-modulurekin hornitu daiteke. Kontzeptu honek ezaugarri osoko bi seinale bektorial-sorgailu sortzen ditu unitate bakar batean, seinale-egoera konplexuak erraz sortzea ahalbidetuz.
R&S®SZU100A-ko goi-mailako sintetizadore estandarrak SSB fase-zarata eta errendimendu ez-harmonikoa eskaintzen ditu. Fase-zarata baxuko hainbat aukera eskuragarri daude errendimendua gehiago hobetzeko. R&S®SMW-B711/B721 fase-zarata ultra-baxuko aukerek klaseko zarata-fase-errendimendu onena ahalbidetzen dute. R&S®SZU100A ezin hobea da garbitasun espektrala eskatzen duten neurketetarako.
Banda zabaleko I/Q moduladoreak 2 GHz RF banda-zabalera duenak bere maiztasun-eremuko aplikazio guztiak estaltzen ditu, haririk gabeko komunikazioak, satelite bidezko komunikazioak eta radarra barne. Barneko oinarrizko bandak gehienez 2 GHz RF modulazioko banda-zabalera duten seinaleak sor ditzake.
Punta-puntako D/A bihurgailuek eta RF katearen diseinu bikainak < 0,4 dB-ko modulazio-maiztasun-erantzun paregabea bermatzen dute 2 GHz-ko banda-zabaleran EVM errendimendu bikainarekin.

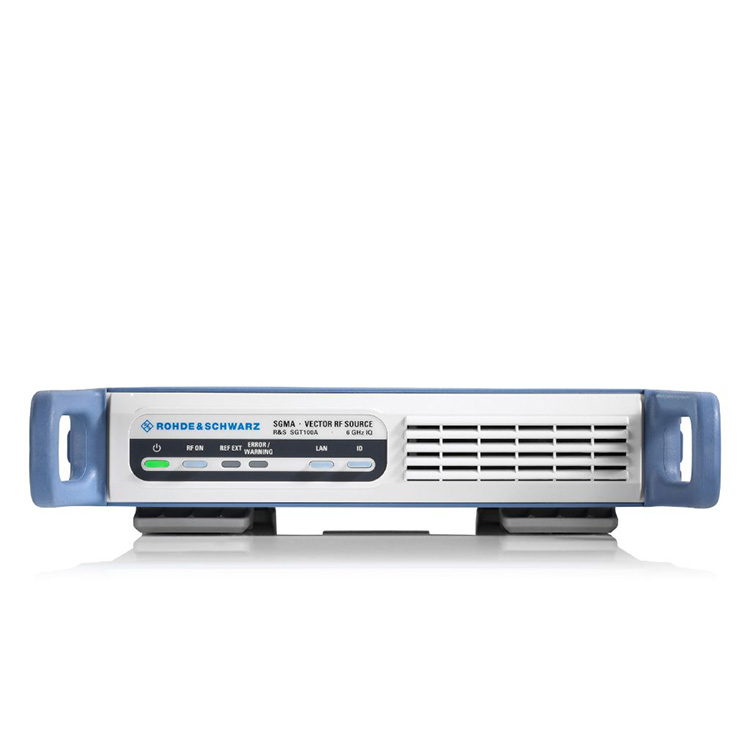

R&S®SZU100A-k kanalen emulazio integratua eskaintzen du desagertzeko banda-zabalera 800 MHz-rako. Estandar nagusi guztien lausotze-profilak aurrez ezarrita daude eskuragarri. Gehienez 64 desagertze-kanalekin, 2x2, 3x3, 4x4, 8x4, 4x8 eta 8x8 bezalako MIMO desagerpen-eszenatoki guztiak tresna bakarrean konfigura daitezke. Zortzi eramaile gehitzea ere onartzen da eta SGT100A seinale-sorgailuen moduluak konekta daitezke zortzi RF bide eskaintzeko.

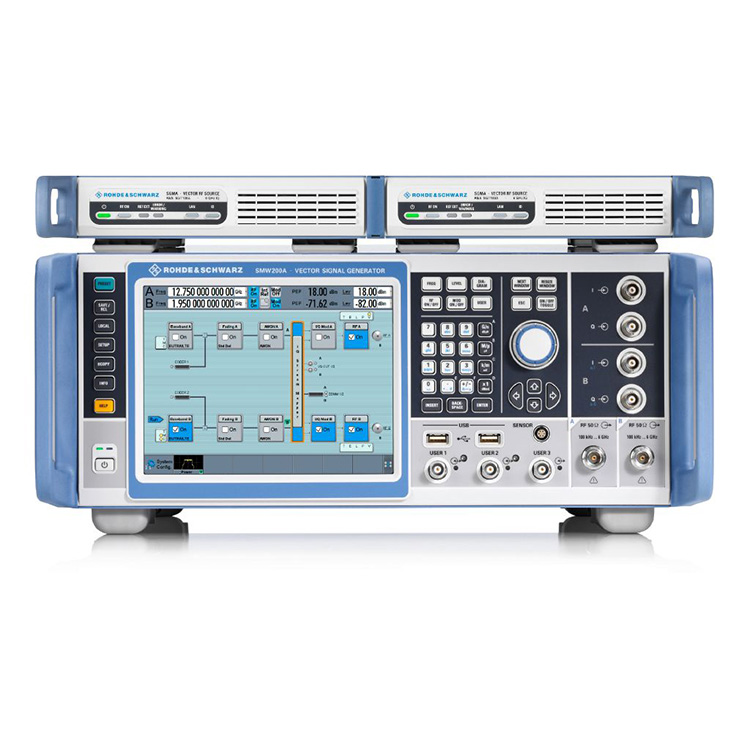

Bi bideko R&S®SZU100A sei R&S®SGT100A seinale-sorgailu-modulurekin R&S®SZU100Atik funtzionatzen dutenak;
R&S®SZU100A funtzio grafiko integratuak sortutako seinaleak bistaratzen ditu denbora errealean. Erabiltzaileak pantaila mota hauta dezake, adibidez. I/Q denbora, maiztasun-espektroa, diagrama bektoriala edo CCDF. R&S®SZU100A-k SCPI makro-grabagailu bat ere eskaintzen du kode-sorgailuarekin, eskuzko funtzionamendu-urrats guztiak erregistratzen dituena urruneko komando-sekuentzia duen fitxategi bat sortzeko. Kode-txantiloi integratuak eskaintzen dira MATLAB®, CVI edo Python-erako kode exekutagarria zuzenean sortzeko.
Seinale grafikoa denbora errealean monitorizatzea oso erabilgarria da seinale konplexuak sortzerakoan.
Hari gabeko komunikazio estandarrak
Gutun-azalaren jarraipena denbora errealean
GNSS simulazioa
Radar simulazioa
